叶片式气动马达
叶片式气动马达
一、叶片式气动马达原理:
气动马达是把压缩空气的压力能转换为机械能装置,气动马达应用在搅拌设备、食品药物包装、卷扬机、粉碎机、研磨机、卷挠装置及自动生产线等设备上.

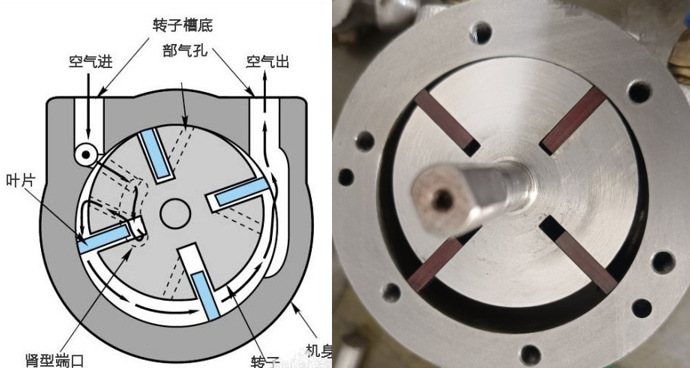

如图所示的为双向旋转叶片式气动马达的工作原理图。当压缩空气从进气口A进入气室后立即喷向叶片1作用在叶片的外伸部分,产生转矩带动转子2作逆时针转动,输出旋转的机械能,废气从排气口C排出,残余气体经B排出(二次排气)若进、排气口互换.则转子反转,输出相反方向的机械能。转子转动的离心力和叶片底部的气压力、弹簧力使得叶片紧密地抵在定子3的内壁上,保持密封,提高容积效率。

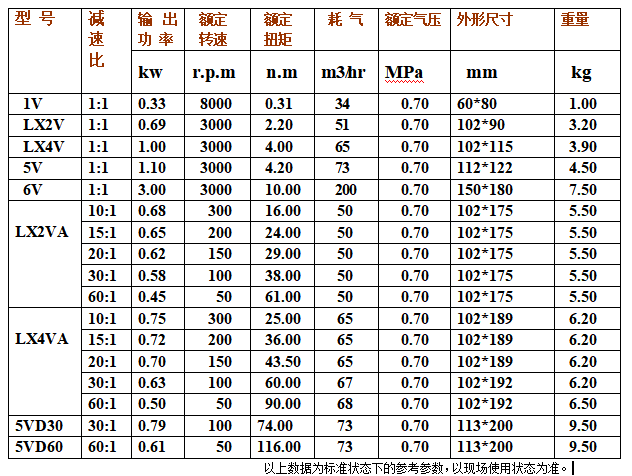

二、气动马达参数


输出功

额定

转速

额定

扭矩

额定气压

外形尺寸

重量

kw

r.p.m

n.m

m3/hr

MPa

 mm

kg

1V

1:1

0.33

8000

0.31

34

0.70

60*80

1.00

LX2V

1:1

0.69

3000

2.20

51

0.70

102*90

3.20

LX4V

1:1

1.00

3000

4.00

65

0.70

102*115

3.90

5V

1:1

1.10

3000

4.20

73

0.70

112*122

4.50

6V

1:1

3.00

3000

10.00

200

0.70

150*180

7.50

LX2VA

10:1

0.68

  300

16.00

  50

  0.70

102*175

5.50

15:1

0.65

  200

24.00

  50

  0.70

102*175

 5.50

20:1

0.62

  150

29.00

  50

  0.70

102*175

 5.50

30:1

0.58

  100

 38.00

  50

  0.70

102*175

 5.50

60:1

0.45

   50

 61.00

  50

  0.70

102*175

 5.50

LX4VA

10:1

0.75

  300

 25.00

  65

  0.70

102*189

6.20

15:1

0.72

  200

36.00

  65

  0.70

102*189

 6.20

20:1

0.70

  150

43.50

  65

  0.70

102*189

 6.20

30:1

0.63

  100

 60.00

  67

  0.70

102*192

 6.20

60:1

0.50

   50

 90.00

  68

  0.70

102*192

 6.50

5VD30

30:1

0.79

100

74.00

73

0.70

113*200

9.50

5VD60

60:1

0.61

50

116.00

73

0.70

113*200

9.50

                                                                      以上数据为标准状态下数值,实际以现场工况为准

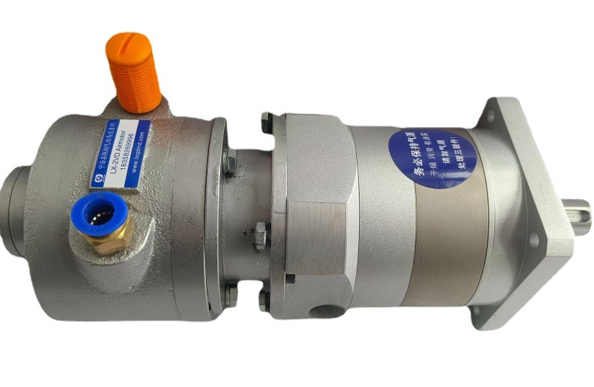

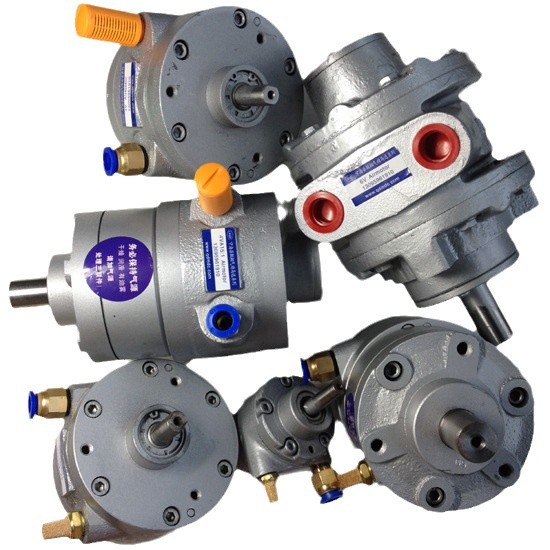

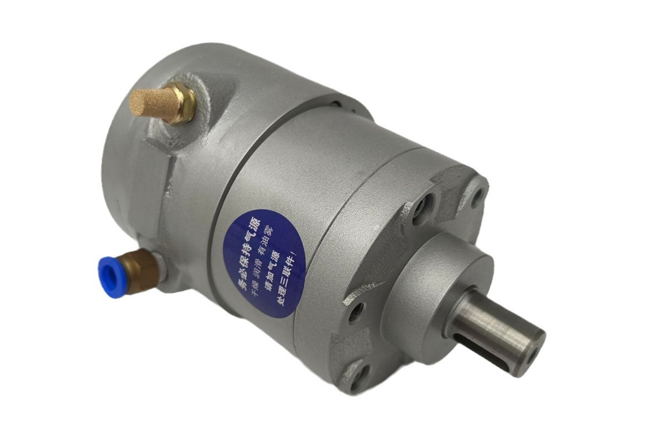

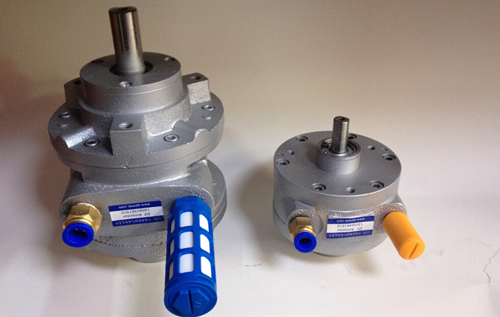

三、叶片式气动马达实物图:

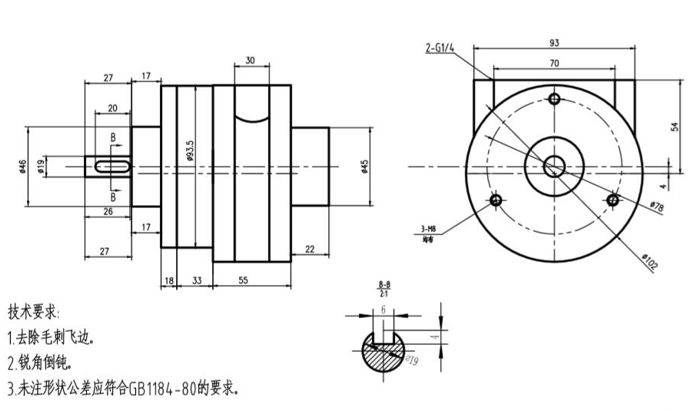

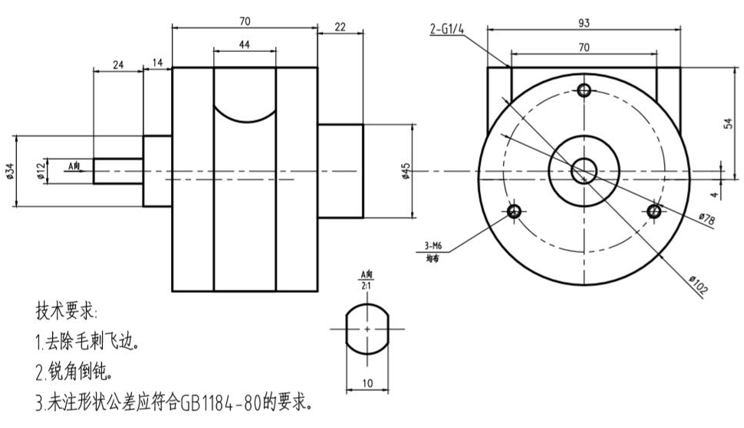

气动马达安装尺寸图:

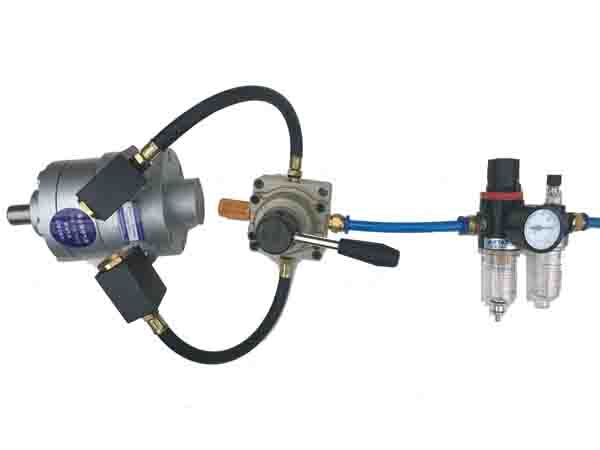

 气动马达气源部分安装原理:
